产品简介
TM2208端子是6通道继电器，2通道固态输出模块，24VAC/DC（前6路继电器输出，后2路MOS管输出），输出类型为有源输出。模块各通道的输出接口都有过流保护功能、有续流保护电路、有LED状态指示灯，各通道共用24VGND。
详细介绍
基本特征
- 8通道数字量输出
- 输出类型: 有源输出
- 额定输出电压: +24VDC(±20%)，500mA
- 接口与系统隔离电压: 1500Vrms
- 电源反向保护
- 硬件看门狗
- 电快速瞬变脉冲群抗扰度应符合GB/T17626.4表1的要求
- 静电放电抗扰度应符合GB/T17626.2表1的要求
原理说明

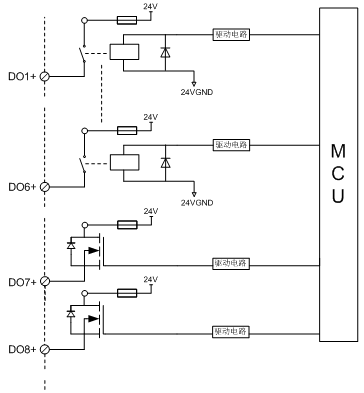

TM2208端子通道接口工作原理如下图所示:
说明:
- TM2208的额定输出电压+24VDC(±20%)，500mA
- DOn+分别表示数字量输出接点的正端，各通道数字量输出共24VGND。
技术指标
|
TM2208 6通道继电器，2通道固态输出模块，24VAC/DC 产品订货号10TM22080A01 |
|
|
系统电源 |
|
|
系统电源电压 |
内部5VDC，无需外接 |
|
系统电源功耗(Max) |
1.84W |
|
输出通道 |
|
|
通道数 |
8 |
|
输出类型 |
有源输出 |
|
额定输出电压 |
24VDC(±20%) |
|
复位输出 |
0 |
|
最大输出电流 |
500mA(电流保护) |
|
接口与系统隔离电压 |
1500Vrms |
|
过程映像中位宽 |
8位 |
|
物理特性 |
|
|
外型尺寸 |
99×17.5×114.5mm(长×宽×高) |
|
外壳防护等级 |
IEC60529 IP20 |
|
重量 |
100g |
|
工作环境 |
|
|
工作温度 |
-40℃~+70℃ |
|
存储温度 |
-40℃~+125℃ |
|
相对湿度 |
5% … 95%，无凝结 |
|
满足快速瞬变脉冲群防护等级 |
GB/T17626.4表1 |
|
满足静电放电防护等级 |
GB/T17626.2表1 |
指示灯说明
模块上电时，其面板上的状态指示灯(PWR，COM)显示当前的电源和通信状态，具体组合状态及含义如下表所示。
|
PWR |
COM |
含义 |
|
亮 |
亮 |
通信已经建立，模块工作正常 |
|
亮 |
闪 |
通信未建立或通信错误 |
|
亮 |
灭 |
模块没有收到通信信号 |
|
灭 |
灭 |
模块未上电或损坏 |
|
数字量输出通道 |
|||||||
|
通道编号 |
端子编号 |
端子名称 |
描述 |
通道编号 |
端子编号 |
端子名称 |
描述 |
|
DO1 |
1 |
DO 1+ |
通道1输出正 |
DO5 |
7 |
DO 5+ |
通道5输出正 |
|
DO2 |
2 |
DO 2+ |
通道2输出正 |
DO6 |
8 |
DO 6+ |
通道6输出正 |
|
|
3 |
24VGND |
通道输出负 |
|
9 |
24VGND |
通道输出负 |
|
DO3 |
4 |
DO 3+ |
通道3输出正 |
DO7 |
10 |
DO 7+ |
通道7输出正 |
|
DO4 |
5 |
DO 4+ |
通道4输出正 |
DO8 |
11 |
DO 8+ |
通道8输出正 |
|
|
6 |
24VGND |
通道输出负 |
|
12 |
24VGND |
通道输出负 |
|
注:各数字量输出通道共系统24V GND |
|||||||
