产品简介
TM1804是4通道数字量输入模块，二线制，安全，输入类型为干接点，具有真值检测功能。该模块每个通道的输入接口都具有低通滤波器，可以有效消除小于5ms的开关量抖动干扰信号，而且每通道都有LED状态指示灯。
详细介绍
基本特征
- 4通道数字量输入
- 输入类型:干接点输入
- 通道接口接200Hz低通数字滤波器
- 接口与系统隔离电压: 1500Vrms
- 电源反向保护
- 硬件看门狗
- 真值检测功能
- 电快速瞬变脉冲群抗扰度应符合GB/T17626.4表1的要求
- 静电放电抗扰度应符合GB/T17626.2表1的要求
原理说明

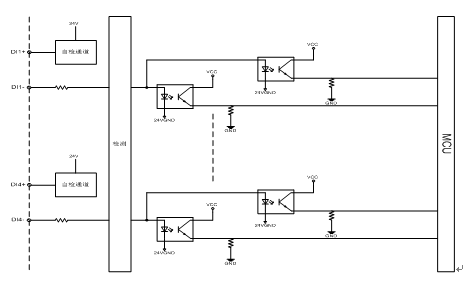

TM1804端子通道接口工作原理如下图所示:
技术指标
|
TM1804 4通道数字量输入模块，二线制，安全 产品订货号10TM18040A01 |
||
|
系统电源 |
||
|
系统电源电压 |
内部5VDC，无需外接 |
|
|
系统电源功耗(Max) |
1.68W |
|
|
输入通道 |
||
|
通道数 |
4 |
|
|
触点类型 |
干接点 |
|
|
真值检测 |
有 |
|
|
逻辑 |
逻辑“1” |
DI+ 与 DI-导通 |
|
逻辑“0” |
DI+ 与 DI- 断开 |
|
|
输入电流 |
无 |
|
|
输入滤波时间 |
5ms |
|
|
接口与系统隔离电压 |
1500Vrms |
|
|
过程映像中位宽 |
4位 |
|
|
物理特性 |
||
|
外型尺寸 |
99×22.5×114.5mm(长×宽×高) |
|
|
外壳防护等级 |
IEC60529 IP20 |
|
|
重量 |
80g |
|
|
工作环境 |
||
|
工作温度 |
-40℃~+70℃ |
|
|
存储温度 |
-40℃~+125℃ |
|
|
相对湿度 |
5% … 95%，无凝结 |
|
|
满足快速瞬变脉冲群防护等级 |
GB/T17626.4表1 |
|
|
满足静电放电防护等级 |
GB/T17626.2表1 |
|
指示灯说明
模块上电时，其面板上的状态指示灯(PWR，COM)显示当前的电源和通信状态，具体组合状态及含义如下表所示。
|
PWR |
COM |
含义 |
|
亮 |
亮 |
通信已经建立，模块工作正常 |
|
亮 |
闪 |
通信未建立或通信错误 |
|
亮 |
灭 |
模块没有收到通信信号 |
|
灭 |
灭 |
模块未上电或损坏 |
接线端子说明
|
数字量输入通道 |
|||
|
通道编号 |
端子编号 |
端子名称 |
描述 |
|
DI1+ |
1 |
DI 1+ |
通道1输入正 |
|
DI1- |
2 |
DI 1- |
通道1输入负 |
|
DI2+ |
3 |
DI 2+ |
通道2输入正 |
|
DI2- |
4 |
DI 2- |
通道2输入负 |
|
DI3+ |
5 |
DI 3+ |
通道3输入正 |
|
DI3- |
6 |
DI 3- |
通道3输入负 |
|
DI4+ |
7 |
DI 4+ |
通道4输入正 |
|
DI4- |
8 |
DI 4- |
通道4输入负 |
