产品简介
TM1008是8通道数字量输入模块，单线制，24VDC，输入类型为有源输入，具有过流保护、反向电压保护。该模块每个通道的输入接口都具有低通滤波器，可以有效消除小于5ms的开关量抖动干扰信号，而且每通道都有LED状态指示灯，各通道共用24VGND。
详细介绍
基本特征
- 8通道数字量输入
- 输入类型: 有源输入
- 检测电源电压: +24VDC(±20%)
- 通道接口接200Hz低通数字滤波器
- 接口与系统隔离电压: 1500Vrms
- 电源反向保护
- 硬件看门狗
- 电快速瞬变脉冲群抗扰度应符合GB/T17626.4表1的要求
- 静电放电抗扰度应符合GB/T17626.2表1的要求
原理说明

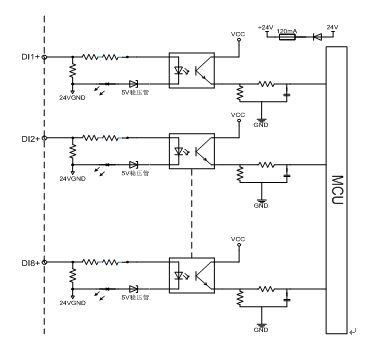

TM1008端子通道接口工作原理如下图所示:
说明:
- TM1008的阈值电平为:逻辑“1”，电压范围15~30VDC; 逻辑“0”，电压范围-3~5VDC。
- Din+分别表示数字量输入接点的正端，各通道数字量输入共24VGND。
技术指标
|
TM1008 8通道数字量输入模块，单线制，24VDC 产品订货号10TM10080A01 |
||
|
系统电源 |
||
|
系统电源电压 |
内部5VDC，无需外接 |
|
|
系统电源功耗(Max) |
1.68W |
|
|
输入通道 |
||
|
通道数 |
8 |
|
|
输入类型 |
有源输入24VDC |
|
|
断线检测 |
无 |
|
|
阈值电压 |
逻辑“1” |
15~30VDC |
|
逻辑“0” |
-3~5VDC |
|
|
输入电流 |
5mA |
|
|
输入滤波时间 |
5ms |
|
|
接口与系统隔离电压 |
1500Vrms |
|
|
过程映像中位宽 |
8位 |
|
|
物理特性 |
||
|
外型尺寸 |
99×17.5×114.5mm(长×宽×高) |
|
|
外壳防护等级 |
IEC60529 IP20 |
|
|
重量 |
80g |
|
|
工作环境 |
||
|
工作温度 |
-40℃~+70℃ |
|
|
存储温度 |
-40℃~+125℃ |
|
|
相对湿度 |
5% … 95%，无凝结 |
|
|
满足快速瞬变脉冲群防护等级 |
GB/T17626.4表1 |
|
|
满足静电放电防护等级 |
GB/T17626.2表1 |
|
指示灯说明
模块上电时，其面板上的状态指示灯(PWR，COM)显示当前的电源和通信状态，具体组合状态及含义如下表所示。
|
PWR |
COM |
含义 |
|
亮 |
亮 |
通信已经建立，模块工作正常 |
|
亮 |
闪 |
通信未建立或通信错误 |
|
亮 |
灭 |
模块没有收到通信信号 |
|
灭 |
灭 |
模块未上电或损坏 |
接线端子说明
|
数字量输入通道 |
|||||||
|
通道编号 |
端子编号 |
端子名称 |
描述 |
通道编号 |
端子编号 |
端子名称 |
描述 |
|
DI1 |
1 |
DI 1+ |
通道1输入正 |
DI5 |
7 |
DI 5+ |
通道5输入正 |
|
DI2 |
2 |
DI 2+ |
通道2输入正 |
DI6 |
8 |
DI 6+ |
通道6输入正 |
|
|
3 |
24VGND |
通道输入负 |
|
9 |
24VGND |
通道输入负 |
|
DI3 |
4 |
DI 3+ |
通道3输入正 |
DI7 |
10 |
DI 7+ |
通道7输入正 |
|
DI4 |
5 |
DI 4+ |
通道4输入正 |
DI8 |
11 |
DI 8+ |
通道8输入正 |
|
|
6 |
24VGND |
通道输入负 |
|
12 |
24VGND |
通道输入负 |
|
注:各数字量输入通道共系统24V GND |
|||||||
