产品简介
PW1010是系统电源模块，输入为24VDC，其中一路给PLC系统内部供电，一路给现场供电（例如DO输出电源）。输出电压通过模块10+2位端子传给各个模块和控制器模块等，功率为30W@5VDC。
详细介绍
基本特征
- 双路输入
- 过流过压保护
- 输入滤波
- 电源正常指示
- 电快速瞬变脉冲群抗扰度应符合GB/T17626.4表1的要求
- 静电放电抗扰度应符合GB/T17626.2表1的要求
原理说明

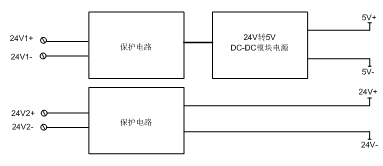

PW1010端子通道接口工作原理如下图所示:
说明:
- 24V1+，24V2+为两路输入24V电源正，24V1- 24V2-为输入24V电源负。
- 24V1用于5VDC输出供电（系统电源）。24V2用于DI，DO等内供电（接口电源）。
技术指标
|
PW1010 24VDC电源模块 产品订货号10PW10100A01 |
|
|
输入 |
|
|
输入电压Vin |
18V-36V |
|
输出 |
|
|
短路保护 |
有 |
|
额定输出电压 |
5VDC(±3%) ，24VDC |
|
额定输出电流 |
6A@5VDC，2A@24VDC |
|
额定功率 |
30W@5VDC |
|
接口与系统隔离电压 |
1500Vrms |
|
物理特性 |
|
|
外型尺寸 |
99×22.5×114.5mm(长×宽×高) |
|
外壳防护等级 |
IEC60529 IP20 |
|
重量 |
80g |
|
工作环境 |
|
|
工作温度 |
-40℃~+70℃ |
|
存储温度 |
-40℃~+125℃ |
|
相对湿度 |
5% … 95%，无凝结 |
|
满足快速瞬变脉冲群防护等级 |
GB/T17626.4表1 |
|
满足静电放电防护等级 |
GB/T17626.2表1 |
指示灯说明
模块上电时，其面板上的状态指示灯(24V1，24V2)显示当前的电源状态，具体组合状态及含义如表所示.
|
24V1 |
24V2 |
含义 |
|
亮 |
亮 |
两路24V电源工作正常 |
|
亮 |
灭 |
24V1正常，24V2异常 |
|
灭 |
亮 |
24V1异常，24V2正常 |
|
灭 |
灭 |
24V1异常，24V2异常 |
接线端子说明
|
电源输入通道 |
|||
|
通道编号 |
端子编号 |
端子名称 |
描述 |
|
24V1 |
1 |
24V1+ |
系统电源24V+ |
|
2 |
24V1- |
系统电源24V- |
|
|
24V2 |
3 |
24V2+ |
接口电源24V+ |
|
4 |
24V2- |
接口电源24V- |
|
