产品简介
TM5001是1通道SSI编码器接口模块，传感器电源由SSI接口提供。接口电路产生一个脉冲信号以读取传感器数据，读取的数据以字的形式传送到控制器的过程映像区中。
详细介绍
基本特征
- 通信接口：SSI接口
- 系统与接口隔离电压 1000Vrms
- 硬件看门狗
- 电快速瞬变脉冲群抗扰度应符合GB/T17626.4表1的要求
- 静电放电抗扰度应符合GB/T17626.2表1的要求
原理说明

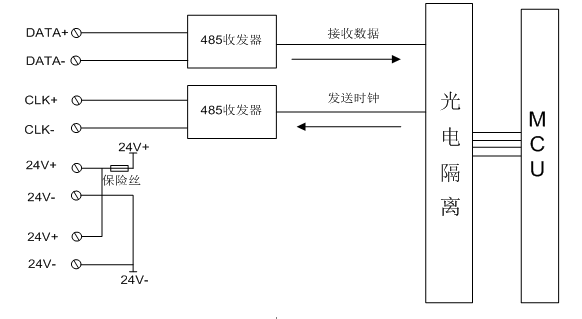

TM5001端子通道接口工作原理如下图所示：
说明:
- DATA+ 与 DATA- 为差分数据输入
- CLK+ 与 CLK- 为差分时钟输出
技术指标
|
TM5001 1通道SSI编码器接口模块 产品订货号10TM50010A01 |
|
|
系统电源 |
|
|
系统电源电压 |
内部5VDC，无需外接 |
|
系统电源功耗(Max) |
0.48w |
|
输入通道 |
|
|
通道数 |
1 |
|
接口方式 |
SSI |
|
数据传输速率 |
250kHz（可定制） |
|
串行输入 |
24位宽（可调） |
|
数据读写方式 |
只读 |
|
信号输出 |
差分信号（RS485） |
|
信号输入 |
差分信号（RS485） |
|
电气隔离电压 |
1000Vrms |
|
过程映像中位宽 |
1×32位 |
|
物理特性 |
|
|
外型尺寸 |
99×22.5×114.5mm(长×宽×高) |
|
外壳防护等级 |
IEC60529 IP20 |
|
重量 |
80g |
|
工作环境 |
|
|
工作温度 |
-40℃~+70℃ |
|
存储温度 |
-40℃~+125℃ |
|
相对湿度 |
5% … 95%，无凝结 |
|
满足快速瞬变脉冲群防护等级 |
GB/T17626.4表1 |
|
满足静电放电防护等级 |
GB/T17626.2表1 |
指示灯说明
模块上电时，其面板上的状态指示灯(PWR，COM)显示当前的电源和通信状态，具体组合状态及含义如下表所示。
|
PWR |
COM |
含义 |
|
亮 |
亮 |
通信已经建立，模块工作正常 |
|
亮 |
闪 |
通信未建立或通信错误 |
|
亮 |
灭 |
模块没有收到通信信号 |
|
灭 |
灭 |
模块未上电或损坏 |
接线端子说明
|
模拟量输出通道 |
|||
|
通道编号 |
端子编号 |
端子名称 |
描述 |
|
DATA |
1 |
DATA+ |
差分数据信号正 |
|
2 |
DATA- |
差分数据信号负 |
|
|
CLK |
3 |
CLK+ |
差分时钟信号正 |
|
4 |
CLK- |
差分时钟信号负 |
|
|
24V1 |
5 |
24V |
电源1正 |
|
6 |
24VGND |
电源1负 |
|
|
24V2 |
7 |
24V |
电源2正 |
|
8 |
24VGND |
电源2负 |
|
