产品简介
TM4004是4通道模拟量输出模块，0-20mA，12位，通道隔离。通道之间相互隔离，具有过流保护、反向保护功能。
详细介绍
基本特征
- 4通道0-20mA电流信号输出
- DA分辨率：12位
- 接口与系统隔离电压: 1000Vrms
- 硬件看门狗
- 电快速瞬变脉冲群抗扰度应符合GB/T17626.4表1的要求
- 静电放电抗扰度应符合GB/T17626.2表1的要求
原理说明

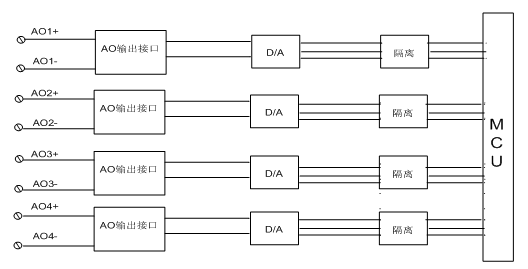

TM4004端子通道接口工作原理如下图所示:
说明:
- 如上图所示，微处理器将输出数据经过光电隔离、D/A转换后，将其发送给接口驱动电路输出
- AOn+，AOn-分别为电流输出的正、负端。
技术指标
|
TM4004 4通道模拟量输出模块，0-20mA，12位，通道隔离 产品订货号10TM40040A01 |
|
|
系统电源 |
|
|
系统电源电压 |
内部5VDC，无需外接 |
|
系统电源功耗(Max) |
1.44W |
|
输入通道 |
|
|
通道数 |
4 |
|
输出量程 |
0~20mA |
|
DA分辨率 |
12位 |
|
带载能力 |
<700Ω |
|
输出建立时间 |
6us |
|
测量精度 |
<±2‰FS |
|
复位输出 |
0 mA |
|
接口与系统隔离电压 |
1000Vrms |
|
过程映像中位宽 |
4×16位 |
|
物理特性 |
|
|
外型尺寸 |
99×22.5×114.5mm(长×宽×高) |
|
外壳防护等级 |
IEC60529 IP20 |
|
重量 |
80g |
|
工作环境 |
|
|
工作温度 |
-40℃~+70℃ |
|
存储温度 |
-40℃~+125℃ |
|
相对湿度 |
5% … 95%，无凝结 |
|
满足快速瞬变脉冲群防护等级 |
GB/T17626.4表1 |
|
满足静电放电防护等级 |
GB/T17626.2表1 |
指示灯说明
模块上电时，其面板上的状态指示灯(PWR，COM)显示当前的电源和通信状态，具体组合状态及含义如下表所示。
|
PWR |
COM |
含义 |
|
亮 |
亮 |
通信已经建立，模块工作正常 |
|
亮 |
闪 |
通信未建立或通信错误 |
|
亮 |
灭 |
模块没有收到通信信号 |
|
灭 |
灭 |
模块未上电或损坏 |
|
模拟量输出通道 |
|||
|
通道编号 |
端子编号 |
端子名称 |
描述 |
|
AO1 |
1 |
AO1+ |
通道1电流输出+ |
|
2 |
AO1- |
通道1电流输出- |
|
|
AO2 |
3 |
AO2+ |
通道2电流输出+ |
|
4 |
AO2- |
通道2电流输出- |
|
|
AO3 |
5 |
AO3+ |
通道3电流输出+ |
|
6 |
AO3- |
通道3电流输出- |
|
|
AO4 |
7 |
AO4+ |
通道4电流输出+ |
|
8 |
IN4- |
通道4电流输出- |
|
